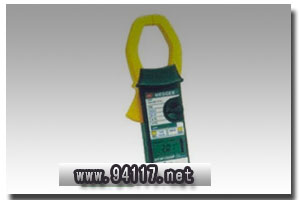

鉗形電流及功率表DCM1000P

鉗形電流及功率表DCM1000P介紹

n 性價比高

n 測量 1-f & 3-f 的功率

n D.c& a.c 真 RMS 響應

n 實時圖象顯示

n 自動感應 A.c/d.c/(a.c+d.c)

n 內置數字輸出

n 量程自動更正

鉗形電流及功率表DCM1000P儀器說明

Megger? DCM1000P 是一個先進的鉗形電表，不僅僅能給出電流和電壓的真 RMS 讀數，還能給出功率的真 RMS 讀數。它能測量 a.c 和 d.c 真 RMS ， 甚至在畸形變波下仍能給出精確的測量值。

鉗形表能在單相和平衡的三相系統中測量電壓、電流、功率（ W ， VA ， VAR ， KWH ）和功率因素值而不需要附加適配器或者計算。

鉗形電流及功率表DCM1000P技術參數

電流測量

量程： 400 A , 1000 A d.c. 或者 a.c. pk

精確度： I > 20 A ±1,5% ±5d

I ≤ 20 A ± 1 A

頻率： d.c. , 20 Hz - 1 kHz

電壓測量

量程： 400 V, 600 V

精確度： V > 40 V ±1% ±5d

V ≤ 40 A ± 1 V

頻率： d.c. , 20 Hz - 1 kHz

功率測量 (1-f & 3-f)

量程： 40 kW, 400 kW, 600 kW (425 kW a.c.)

精確度； ±2,5% ±5d 除了 1-f: <2 kW ± 0,08 kW 3-f: <4 kW ± 0,25 kW 之外

頻率： d.c. , 20 Hz - 1 kHz

VA 測量 (1-f & 3-f) ：

量程； 40 kVA, 400 kVA, 600 kVA (425 kVA a.c.)

精確度： VA > 2 kVA ±2,5% ±5d

VA ≤ 2 kVA ±0,08 kVA

頻率： d.c. , 20 Hz - 1 kHz

V Ar 測量：

精確度： 600 V Ar, 200 kVAr

精確度： VAr>2 kVAr ±2,5% ±5d

VAr ≤ 2 kVAr ±0,08 kVAr

頻率： d.c. , 20 Hz - 1 kHz

PF 量程： 0,3 - 0,99

功率因素 (COSf)

量程： -0,3 -1.0 - +0,3

(72,5o -0o +72,5o)

分辨率： 0,01

精確度： ±3o

頻率： 20 Hz - 1 kHz

頻率測量 ( 電流或者電壓電源 )

量程： 20 Hz - 1 kHz

分辨率： 0,1 Hz

精確度： 40 - 70 Hz ±0,5%

20 - 1000 Hz ±1%

電源： 1x9 V 堿性電池 , IEC 6-LF22 12 小時連續使用時間。電源能自動關斷。

顯示：

_ 4000 點陣顯示 , 10 mm 寬的顯示屏

_ 在記錄模式中，對于 MIN/MAX./AVG 會有指示。

_ 能保持?jǐn)?shù)據

_ a.c./d.c./a.c. + d.c. 指示

_ 低電壓警告

尺寸： 251 mm x 98 mm x 52 mm

重量： 500 g

夾鉗直徑： 最大 55 mm

測量一個 55 mm 電纜或者兩個 30 mm 電纜

溫度

參考溫度： 23oC ±1oC

操作范圍： 0oC - 50oC (32oF - 122oF)

儲存范圍： -20oC - 60oC (-4oF - 140oF)

溫度系數： 讀數的 ±0,1% /oC

濕度范圍： 0-95% RH
