多功能測試儀PMM-1

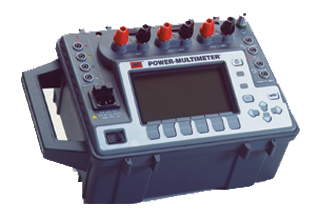

美國AVO 多功能測試儀PMM-1介紹

n 同時測量顯示三相系統參數
n 在低電流情況，可精確測量相位角
n 通用型，菜單操作儀器
n 高速測量方式
多功能測試儀PMM-1儀器說明
MULTI-AMP 電能萬用表是最新一代的萬用測量?jī)x表，它用來測量 PMM-1 容易測量任何兩個電壓和電流之間的幅值和相位角，所測量的參數可同時顯示在一個大的易讀的圖形顯示屏上。
PMM-1 獨特的硬件設計包含了內部的微處理器的計時器，是專用測量保護繼電器，包括電磁部件和計時，內部的計時單元可根據門的開 / 關狀態而響應。狀態包括施加的交 / 直流電壓，干觸點的開 / 關狀態。
PMM-1 是一種菜單操作型儀器，具有數據重顯和記錄功能，所具有的這些功能可使用戶捕捉和存儲測量結構并能傳到 PC 機上。 儀器應用 PMM-1 是一種用于通用型電器系統維護、電器設備的修理、保護繼電器的測試和對運行電器設備的監測。儀表用于試運和日常維護中快速、精確測量保護和儀表的安裝。結合電壓和電流源儀器可測試和校準任何種類的保護繼電器。當測量電流時，儀器可以不接導線利用鉗形電流傳感器直接測量，得到的測量數據可直接打印在外部的打印機或傳輸?shù)轿C(jī)中用于進一步數據分析。
多功能測試儀PMM-1特性和優點
l 電池和電源操作，帶有自動內部充電器。
l 帶有內部計時器的三個獨立的電壓和電流通道。
l 儀器安裝于一個結實的輕質的塑料機殼內。
l 特別為方便保護繼電器的測試而設計。
l 它同時測量和顯示交流電壓、交流一次和二次電流、功率、有功功率、相角和頻率（包括單相和三相電器系統）。
l 廣闊的電流電壓工作范圍。
l 高速測量方式，每秒 20 個讀數。
l 低電流時精確的相角測量。
l 存儲測量的數據。
l 自動定測范圍減少測量時間，具有手動超馳功能。
l 測量一次電流時可使用任選的鉗形 CT 。
l 可編程，定時的數據傳輸用于數據記錄。
l 具有 RS-232 接口。
l 大的 LCD 顯示，可調背部光源和對比度。
多功能測試儀PMM-1儀器規格
輸入： 電源 90-253Vac 50Hz 30VA
電池： 帶有內部充電器的充電電池，具有電池充滿及耗盡保護。工作時間為連續 9 小時，幅值因數 3 。
電壓： 0-650V （ ac/dc ）分辨率 全范圍的 0.01%
精度：輸入阻抗 1M
最大輸入 100V （ ac ）在兩個輸入端或輸出端與機殼端
測量為 RMS 或 AVG
電流： 直接輸入 0-100A （ ac ）分辨率 全范圍的 0.01%
精度：最小測量電流 2mA
5A 時負載 0.1VA
相角： ± 0-180 °
分辨率 0.01 °
輸入在 30V 以上和 1.0A
± 0.5 ° 輸入在 30V 以上和 0.02A
± 2 ° 輸入在 30V 以上和 0.002A
功率： 0-10kw 分辨率 0.1% 對直接輸入連接的最大精度為 0.01W
精度 VA 的± 0.1%
有功功率： 0-10KVA 分辨率 0.1% 對直接輸入連接的最大精度為 0.01KVA
精度 VA 的± 0.1%
頻率： 45-65Hz 分辨率 0.01Hz, 精度 讀數的± 0.005%
頻率測量： 10-1000 精度 讀數的± 0.005%
計時器： 0.000-999.999s 秒方式
0.000-9999.99s 周期方式
開 / 關 輸入： 5-300V （ ac 或 dc ） AC 或 DC 施加 / 取消或干接點的開 / 關。
施加的電壓計時器開或停在 AC 20-300V ；或 DC 5-300V
取消的電壓計時器開或停在 AC 20-300V ；或 DC 5-300V
輸入抗阻： 1000
響應時間： 常規單相方式 2 次 /s
高速單相方式 20 次 /s
高速三相方式 2 次 /s
數據輸入 / 輸出： RS-232 數據串口與 PC 機相連，軟件不包括在內，打印機接口用于接外部打印機。
尺寸： 344W × 242H × 242 ㎜
重量： 6.3 ㎏
