S1-1052代替絕緣電阻測試儀S1-5010

美國AVO 絕緣電阻測試儀S1-5010儀器特點：

n 高規格 5KV 測試儀

n 自動測試順序

n PC 機控制及顯示方式選擇

n 面板儲存結果

n 大功率，雙供電方式（電源或充電電池）

n 用戶用軟件定義試驗程序

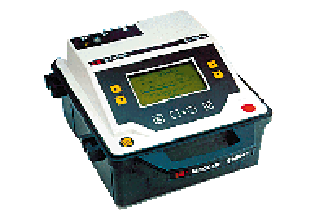

美國AVO 絕緣電阻測試儀S1-5010儀器說明

S1-5010是對各種電氣設備進行絕緣電阻診斷試驗的測試儀中的最頂尖產品。該儀器可進行各種自動試驗，即進行連續不停的試驗而不需要使用者進行輸入，另外，測試數據可儲存在儀器內部，儀器也可使用PC機進行操作。靈活的供電方式及堅固的外殼使其適用于任何現場環境。其主要強點在于適用于大型電動機與高壓發電機和電纜的絕緣分析。

美國AVO 絕緣電阻測試儀S1-5010測量：

l 絕緣測量范圍高達 5TΩ

l 也可以用來測試電壓，電流和電容

l 極好的保護電路消除了在測試時表面泄露

l 快速測試電路

l 可以測試低于 0.01nA的電流

美國AVO 絕緣電阻測試儀S1-5010操作 ：

l 500V,1000V,2500V&5000V標準測試電壓

l 可變測試電壓從 25V到5000V

l 可以自動設置定時時間高達 90分鐘來自動停止測試

l 極化指數測試給絕緣受濕度和污垢影響一個大致的輪廓

l 步進電壓測試能讓使用者評估絕緣裂縫和出現小洞的標準

l 絕緣放電測試能顯示絕緣的濕度情況

構造：

l 結構牢固適合野外使用

l 符合 IP54防塵標準

l 符合 IEC 1010-1標準

電源 ：

l 主電源和電池供電

l 在測試的時候電池也可以供電

l 自動充電電壓選擇

l 一個充滿電的電池能至少操作 8小時

l 電池電量會被監控和顯示

l 后備電池用來保持存儲數據

結果分析 &控制：

l 結果用數字，模擬和圖表顯示

l 大型，背光，矩陣 LCD顯示

l 內部能存儲 75組數據

l 每個儲存的測試結果都會有標上日期和時間

l RS232端口輸出

其他特性：

l 旋轉數字濾波器去消除感應噪音

l 抗干擾達到 4mA

l 密碼保護，防止未經過授權的人操作儀器

l 可以用 PC上的Windows 軟件來操作儀器

規格

測試電壓： 500, 1000, 2500, 5000 V

25 到 5000 V 以 25 V 步進

測試電壓精度： ±5% 在負載為 10 MΩ或者大于10 MΩ的時候

±25V 在測試電壓 <500 V

±12V 在測試電壓 <125 V

測試電流界限： 2 mA 或 5 mA

充電時間 : <5 s / μF @ 2 mA，<2.5 s / μF @ 5 mA

測試范圍

數字

阻抗 : 10 kΩ 到 500 GΩ @ 500 V

10 kΩ 到 1 TΩ @ 1000 V

10 kΩ 到 2,5 TΩ @ 2500 V

10 kΩ 到 5 TΩ @ 5000 V

電壓 : 50 到 1000 V a.c./d.c.(在測試的時候5000 V)

電流 : 0,01 nA 到 999 μA

電容 : 0,01 μF - 10,0 μF

模擬

阻抗 : 10 kΩ 到 1 TΩ

精確度 (0 到 30°C)

分辨率 : 讀數的 ±5% (1 MΩ 到 1 TΩ @ 5kV)

d.c. 測試電壓 ±2% ±1 V

電流 : ±5% ±0,2 nA

電容 : ±5% ±0,01 μF

抗干擾度 : 4 mA @ 50/60 Hz

最大額定放電電容 : 20,0 μF

操作電源： 95 - 280 V a.c.，12 - 15 V a.c. 或者 d.c.

測試時間： 15秒 到 90分鐘

電池： 內置可充電電池 12 V,7 Ah 鉛酸電池

電池使用壽命： 充滿電的電池能至少操作 8小時

電池電量顯示： 圖象顯示

顯示： 背光矩陣 LCD顯示 (256 x 128 像素)

外部保護： 符合標準 IP54

溫度系數

測量電流 : (>100 nA) 0,2%/°C (0,1%/°F)

測量電壓 : 0,1%/°C (0,05%/°F)

溫度范圍

操作 : -20°C 到 50°C (-4 到 +122°F)

儲存 : 25°C 到65°C (-13 到 149°F)

最高海拔： 2000 m

濕度范圍： 90% RH 非冷凝@ 40°C (104°F)

重量： 9 kg

尺寸： 327 x 316 x 196 mm
