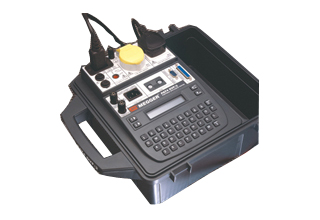

美國AVO 便攜式多功能測試儀 PAT4DV&PAT4DVF

便攜式多功能測試儀 PAT4DV&PAT4DVF儀器特點：

n 快速測試

n 測試 110V ， 230V （ 50/60Hz ）和 IT 設備

n 強大的測試性能（只有 PAT4DVF 才有快速測試）

n 符合 IEE 標準

n 擴展導線測試

n 標準打字鍵盤

n 10 年時間無誤差時鐘

n 內帶完整的數據庫

n 帶打印端口

n RS232 通信端口

n 背光顯示

便攜式多功能測試儀 PAT4DV&PAT4DVF儀器說明

PAT4的MK3版本能對電器進行在線檢測和測試.PAT4DV/3 & PAT4DVF/3 能加快測試速度。 PAT4能更快的啟動，測試，實驗，下載和上傳。全部設備和客戶詳細資料都會隨測試結果一起儲存。

本儀器有如下功能快速導入，自動重啟，實時時鐘，群測試碼，快速檢查和安裝證明能節省你 50%的時間，這樣就能增加效率，提高生產力，和其他的儀器相比較更能突顯其性能。

PAT4 能將工程師有用的數據保存起來并能保持?jǐn)?shù)據完整，能同時儲存的數據高達1000組有用的東西，1000組電流測試結果，1000過去測試的結果，20定位和50組群測試碼。

PAT4的設計減少了測試電器所需要用的時間。我們相信PAT4是在現在的市場上下栽速度最快的便攜電器測試儀。

啟動只需要 5 秒

一些設備需要花費 30秒或者更多的時間去啟動，用這個時間，PAT4已經完成試驗了。PAT4快速啟動只需要5秒鐘。

自動重啟 !

當你測試電器的時候，你需要更改你的設備設置。當你切斷后，在 5s的時間內，PAT4設置自動返回都初始設置。

10年內不需要調整時鐘設置!

在每次重啟后，不需要調整時間。

PAT4的實時時鐘能正確行走10年。在每次測試后，都會有時間和日期，讓你可以方便的查找。

簡單操作 !

PAT4 帶有一個標準鍵盤，讓你可以快速的輸入數據。

沒有復雜的測試代碼 !

有許多設備使用了很復雜的代碼去控制測試程序。 PAT4用用簡單英文編寫的群測試代碼來定義測試測試程序，測試周期和通頻帶。

直接輸入詳細的新的資料 !

PAT4可以讓你直接向內存中輸入新的電器和維修詳細資料，包括位置，說明，電壓，群測試碼。所有詳細資料可以通過PowerSuite 軟件或者其他合適的軟件下載到 Windows? 操作系統。

內置保險絲檢查裝置 !

如果你要檢查一個保險絲，不需要萬用表。 PAT4能檢查保險絲。

快速檢查

當維修完成后， PAT4將會進行信號測試，來檢測維修的效果。當進行快速檢測的時候，不需要完整的執行一個測試程序。

設置測試周期

防止由于測試周期不同而測試結果變化，你可以在每次測試的時候設置一個測試周期。

設置操作權

PAT4 可以選擇定義10個操作者有使用權。每一個操作者都有他們自己的用戶名和密碼。

維修代碼

PAT4 提供了 99 組維修代碼讓你快速選擇所需要的維修代碼。

自動或手動模式

完成 / 失敗判斷可以用手動模式來完成或者你可以為每次測試設置一個界限，讓儀器來根據測試結果來決定。

客戶和位置

PAT4 能詳細的保持客戶和位置資料。能為每一位客戶保存其電器ID和詳細的資料。

儀器規格

電路測試

斷路電壓 : 15 V a.c.

短路電流 : 100 mA a.c.

絕緣測試

量程 : 0 - 50 M Ω

精確度 : 5.0% ± 100 k Ω ( ≤ 20 M Ω )

可選通 (頻)帶: 0.25, 0.3, 0.5, 1, 2, 4, 5, 7, 8,

10, 20, 50 M Ω

接地帶測試

量程 :

0 m Ω - 999 m Ω 分辨率 1 m Ω

1000 m Ω - 1999 m Ω 分辨率 10 m Ω

精度 :

0 m Ω 499 m Ω 5.0% ±5 m Ω

500 m Ω 1999 m Ω 5.0% ±50 m Ω

斷路電壓 : 10 V a.c.

測試電流 : 10 A 或者 25 A

可選通 (頻)帶: 50, 100, 200, 300, 400, 500, 600,

750, 800 m Ω , 1.5, 2.0 Ω

接地連續性測試

量程 :

0 m Ω - 999 m Ω 分辨率 1 m Ω

1.00 Ω - 9.99 Ω 分辨率 10 m Ω

精確度 :

0 m Ω 999 m Ω 5.0% ±5 m Ω

1.00 Ω 9.99 Ω 5.0% ±10 m Ω

斷路電壓 : 4 V d.c.

測試電流 : 200 mA 恒定電流(R ≤ 1 Ω )

可選通 (頻)帶: 50, 100, 200, 500, 750 m Ω , 1.0, 1.5,

2.0, 2.5, 5, 7.5, 10 Ω

測試 (主電源電壓 230 V)

量程 : 0 - 3.0 kVA

精確度 : 0 99 VA 5.0% ±5 VA

100 999 VA 5.0% ±10 VA

1.0 3.0 kVA 5.0% ±100 VA

可選通 (頻)帶: 50, 100, 200, 350, 500, 700, 1000,

1200, 1500, 2000, 2500, 3000 VA

測試 (主電源電壓 110 V)

量程 : 0 - 1.6 kVA (3 kVA short term)

精確度 : 0 99 VA 5.0% ±5 VA

100 999 VA 5.0% ±10 VA

1.0 1.6 kVA 5.0% ±100 VA

可選通 (頻)帶: 50, 100, 200, 350, 500, 700, 1000,

1200, 1500, 2000, 2500, 3000 VA

接地泄露測試

量程 : 0 - 15 mA

精確度 : 5.0% ±100 μA @ 50Hz

20% ±100 μA @ 60Hz

可選通 (頻)帶 : 0.25, 0.5, 0.75, 1.0, 1.5, 2.0, 3.5,5.0, 7, 7.5, 10, 15 mA

快速測試

量程 : 0 - 3 mA

精確度 : 5.0% ±100 μA

輸出電壓 : 等級 1 1500 V a.c.

等級 2 3000 V a.c.

輸出電流 : < 3.5 mA @ 253/121 V

可選通 (頻)帶 : 0.2, 0.3, 0.4, 0.5, 0.6, 0.75, 1.0, 1.2,

1.5, 2.0, 2.5, 3.0 mA

保險絲測試

斷路電壓 : 5 V d.c.

測試電流 : 短路電流 500 mA

顯示 : 內置蜂鳴器

擴展導線測試

頻帶測試 (10 or 25 A)

絕緣測試

面板數據庫規格

客戶 : 10

位置 : 20

測試組 : 50

使用者 : 10

供電電源

主電源 : 99 - 121, 207 - 253 V 50 Hz

通信

9針‘D RS232連接器:

PC 和條形碼掃描器接口

25 針 ‘D 連接器:

連接并行打印機

安全防范

符合標準 BSEN 61010-1:1990

物理規格

重量 (包含包和標準附件):

6.0 kg (PAT4 DV/3)

6.9 kg (PAT4 DVF/3)

寬度 (包括手柄和蓋子): 375 mm

深度 : 330 mm

高度 : 200 mm

附件
便攜式電器儀表	PAT4 DV/3
帶快速測試的便攜式電器儀表	PAT4 DVF/3
使用手冊	6172-706
接地測試導線	6231-043
主電源線（ 230V ， 16A ）	6121-282
快速測試探針（ DVF 才有）	5130-401
PC 下載導線	25955-025
