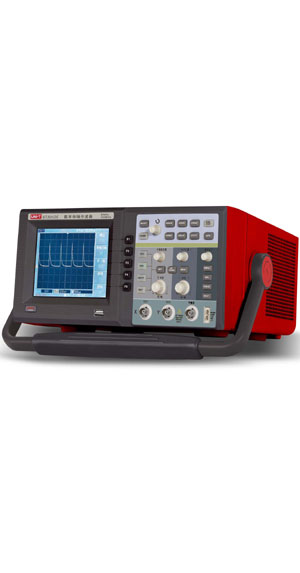

數字存儲示波器UT3062B

數字存儲示波器UT3062B技術指標

基本功能			技術指標
通道			2
帶寬			60MHz
采樣方式
實時采樣			合并（單）通道500MS/s；雙通道同時 （每通道）
等效采樣			25GS/s
平均值			雙通道同時，可取2的n次方次數進行平均值計算。n=1～8   正整數    可選擇。
數字存儲示波器UT3062B輸入
輸入耦合			直流﹑交流,接地(DC,AC,GND)
輸入阻抗			1±2%ΜΩ，與18±3pF并聯
探頭衰減系數設定			1X,10X,100X,1000X
最大輸入電壓			400V(DC+AC峰值、1ΜΩ輸入阻抗)     (10:1探頭衰減)
通道間隔離度			優于40：1
通道間時間延遲(典型)			150ps
水平
波形內插			sin(x)/x
記錄與儲存			存儲深度：25K/每通道；記錄長度：2x512K
掃描范圍（S/div）			5ns/div ～ 50s/div,1-2-5進制(60MHz\80MHz\100MHz)
采樣率和延遲時間精確度			±100ppm(任何≥1ms的時間間隔)
時間間隔(△T) 測量精確度(滿帶寬)			單次:±(1采樣間隔時間+100ppm×讀數+0.6ns)﹥16個平均值:±(1采樣間隔時間+100ppm×讀數+0.4ns)
垂直
模擬數字轉換器(A/D)			8比特分辨率,兩個通道同時采樣
偏轉系數			2mV/div ～5V/div(在輸入BNC處)
位移范圍			±10div
模擬帶寬			60MHz
可選擇的模擬帶寬限制，典型的			20MHz
低頻響應（交流耦合，-3dB）			≤10Hz(在BNC上)
上升時間(在BNC上典型的)			＜5.8ns
直流增益精確度			2mv/div，5mv/div時±4%(采樣或平均值采樣方式); 10mv/div～5v/div時:±3%(采樣或平均值采樣方式)
直流測量精確度（平均值采樣方式））			垂直位移為零,且N≥16時:±(4%×讀數+0.1div+1mV);垂直偏轉系數≥5mV/div;N≥16時:±[3%×(讀數+垂直位移讀數)+(1%×垂直位移讀數)]+0.2div)垂直偏轉系數從2mV/div到200mV/div加2mV;垂直偏轉系數500mV/div到5V/div加50mV.
電壓差(ΔV)測量精度（平均值采樣方式）			在同樣的設置和環境條件下,經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差（ΔV）:±(3%×讀數+0.05div)
觸發
觸發靈敏度			DC～10MHz  0.5div         10MHz～上限帶寬  1div
觸發電平范圍		內部	距屏幕中心±10div
		EXT	±1.6V
		EXT/5	±8V
觸發電平精確度(典型的)精確度適用于上升和下降時間≥20ns的信號		內部	±(0.3div×V/div)(距屏幕中心±4div范圍內)
		EXT	±(6%設定值+40mV)
		EXT/5	±(6%設定值+200mV)
預觸發能力			正常模式/掃描模式、預觸發/延遲觸發、預觸發深度可調
釋抑范圍			100ns-1.5s
設定電平至50%(典型的)			輸入信號頻率≥50Hz條件下的操作
邊沿觸發
邊沿類型			上升、下降
脈寬觸發
觸發模式			(大于,小于,等于)正脈寬，(大于,小于,等于)負脈寬
脈沖寬度范圍			20ns-10s
視頻觸發
觸發靈敏度 (視頻觸發,典型的)		內部	2div峰間值
		EXT	400mV
		EXT/5	2V
信號制式和行/場 頻率（視頻觸發類型）			支持標準的NTSC和PAL制式,行數范圍是1-525(NTSC)和1-625(PAL)
交替觸發
CH1觸發			邊沿、脈寬、視頻
CH2觸發			邊沿、脈寬、視頻
數字存儲示波器UT3062B測量
光標	手動模式		光標間電壓差（ΔV），光標間時間差（ΔT），ΔT的倒數（Hz）（1/ΔT）
	跟蹤模式		波形點的電壓值和時間值
自動測量			峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1-＞2 （上升） 、延遲1-＞2 （下降） 的測量
數學操作			加、減、乘、除、反相
存儲波形			10組波形、10種設置
FFT		Window	Hanning,Hamming,Blackman,Rectangular
		采樣點	1024 points
李沙育圖形		相位差	±3 degrees
顯示
顯示類型			對角線為145毫米(5.7英寸)液晶顯示
顯示分辨率(顯示)			320水平×RGB×240垂直像素
顯示色彩			彩色（UT3042C）,單色（UT3042B）
顯示對比度			可調
背光強度（典型的）			300nit
顯示語言種類			中文簡體,中文繁體,英文
探頭補償器輸出
輸出電壓（典型的）			約3V,峰-峰值≥1MΩ負載時
頻率(典型的)			1kHz
接口功能
標準配置			1個USB（D）；1個USB（H）；1個RS-232C
選配件			GPIB和LAN
電源
電源電壓			100-240VACRMS       45Hz到440Hz,CAT  II
耗電			小于30VA
保險絲			2A,T級,250V
環境
溫度			操作：0℃～+40℃
			非操作：-20℃～+60℃
冷卻方法			對流
濕度			+10℃～+30℃:≤95%±5%RH,
			+30℃～+40℃:≤75%±5%RH
高度			操作3,000米
			非操作15,000米
機械規格
尺寸			320mm（寬）×150mm（高）×292mm（深）
重量(凈重)  不含包裝			4.5kg
IP防護			IP2X
