電力及諧波分析儀PROVA-6800

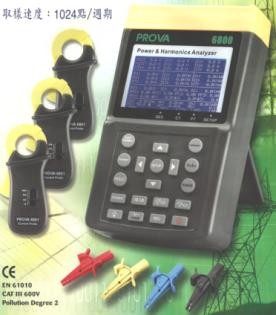

臺灣泰仕TES 電力及諧波分析儀PROVA-6800介紹

AC(交流)瓦特(50或60Hz,PF(功率因素)0.5到1.CT(比流器比值)=1)

范圍	解析度	讀值準確度
5.0 – 99.9W	0.1W	±1% ± 0.8 w
1.000 – 9.999 KW	0.001 KW	±1% ± 8 w
10.00 – 99.99 KW	0.01 KW	±1% ± 8 0w
100.0 – 999.9 KW	0.1 KW	±1% ± 0.8kw
1000 – 9999 KW	1 KW	±1% ± 8kw
0.000 – 9.999MW	0.001MW	–

AC(交流)電流( 50 或 60Hz,自動檔位，真均方根值，波峰因素<4，CT=1)

范圍	解析度	讀值準確度
0.050 – 9.999A	0.00A	±0.5% ± 0.05A
10.00 – 60.00A	0.01A	±0.5% ± 0.5A
60.00 – 99.99A	0.01A	±0.1% ± 0.5A

AC(交流)電壓 ( 50 或 60 Hz,自動檔位，真均方根值，波峰因素<4，輸入阻抗10M Ω ，VT(PT)=1CT=1，800V超載保護

范圍	解析度	讀值準確度	范圍	解析度	讀值準確度
4.0V – 500.0 (Phase to Neutral)	0.1V	± 0.5% ± 5dgts	4.0V – 600.0V (Phase to phase)	0.1V	± 0.5% ± 5dgts

AC(交流)電流的諧波分析(1～99階)6802大電流鉤部

范圍	百分比(%)		電流值(A)
	解析度	讀值準確度	解析度	讀值準確度
1 – 20 th	0.1%	±2%	0.1 A	±2% of reading ± 0.4A
21 – 50 th		4% of reading ±2.0%		±4% of reading ±0.4A
51 – 99 th		6% of reading ±2.0%		±6% of reading ±0.4A

AC(交流)電流的諧波強度(1～99階)6801小電流鉤部，適合CT

范圍	百分比(%)		電流值(A)
	解析度	讀值準確度	解析度	讀值準確度
1 – 10 th	0.1%	±0.25 of reading ±1%	0.1mA / 0.1A	±0.2% of reading ±7dgts
11 – 20 th		±2% of reading ±1%		±2% of reading ±7dgts
2 1 – 50 th (A范圍)		±5% of reading ±1%		±5% of reading ±7dgts
2 1 – 50 th (mA范圍)		±10% of reading ±1%		±10% of reading ±7dgts
5 1 – 99 th		±35% of reading ±1%		±35% of reading ±7dgts

AC(交流)電流的諧波分析(1～99階)3007超大電流軟性鉤部

范圍	百分比(%)		電流值(A)
	解析度	讀值準確度	解析度	讀值準確度
1 – 20 th	0.1%	±2%	0.1A / 1A	±0.2% of Range ±0.4A/40A
21 – 50 th		± 6%		±4% of Range ± 0.4A/40A
51 – 99 th		±10%		±6% of Range ± 0.4A/40A

總諧波失真值(THD)

范圍	解析度	讀值準確度
0.0 – 20%	0.1%	±1%
20 – 100%	0.1%	±3% of reading ±5%
100 – 999.9%	0.1%	±10% of reading ±10%

交流電壓峰值(峰值>5V) 或 AC電流 (峰值>20A)，VT=1

范圍	取樣時間	讀值準確度
50Hz	19 μS	±5% ±30digits
60Hz	16 μS	±5% ±30 digits

諧波的波峰因素 (C.F.)(峰值>5V) 或 ACA(峰值範圍>10%)，VT=1

范圍	解析度	讀值準確度
1.00 – 99.99	0.01	±5% ±30digits

在自動模式上的頻率

范圍	解析度	讀值準確度
45 – 65Hz	0.1Hz	0.2Hz

功率因素(PF)

范圍	解析度	讀值準確度
0.00 – 1.00	0.01	± 0.04

相角 (Φ)

范圍	解析度	讀值準確度
-180 。 to 180 。	0.1 。	± 1 。

鉗部直徑 Φ(6801)	約30mm
電池規格	1.5V SUM-3 x 8
顯示	有背光的大型點矩陣LCD
耗電量	約140mA
外部直流電源	直流12V的變壓器 (為了操作安全，一定要有600V耐壓保護)
每周期取樣速度	1024
LCD顯示更新速度	1 times / sec.
操作溫度	-10°C to 50°C
操作濕度	< 85% relative
儲存溫度	-20°C to 60°C
儲存濕度	< 75% relative
重量(6800)	1160g (包括八個電池)
重量(6801)	200g
尺寸(6800)	257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H)
尺寸(6801)	210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H)
附件	四條測試棒與四個鱷魚夾，攜帶用背袋x1，說明書x1，電池1.5V x 8
