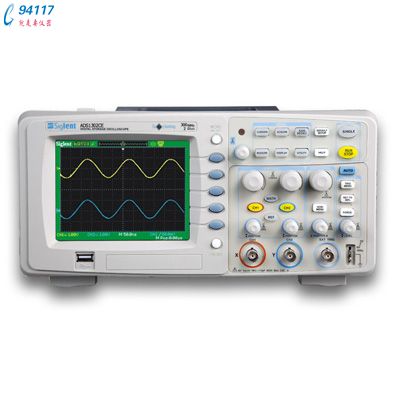

DS1102CD數字示波器DS1062CD

1、可選裝16通道邏輯分析儀的混合信號示波器 2、超薄設計，體積小巧，大大減少桌面占用面積   3、存儲深度高達1M采樣點   4、5.7’ 64K色TFT彩色液晶屏，波形顯示更加清晰自然   5、豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發等   6、實時采樣率400 MSa/s，等效采樣率高達25 GSa/s   7、集成USB Host，支持U盤存儲、USB接口打印和直接系統升級 型號 DS1102CD DS1062CD DS1042CD DS1022CD 帶寬 100 MHz 60 MHz 40 MHz 25 MHz 選配 邏輯分析儀 DS1022CD/DS1102CD數字示波器DS1062CD/DS1042CD應用 1.       電子線路的測試 2.       教育和技術培訓 3.       信號邏輯關系驗證 4.       混合信號電路測量 5.       電路功能測試  ·DS1022CD/DS1102CD數字示波器DS1062CD/DS1042CD性能特點 DS1000CD ( 型號：DS1102CD  DS1062CD   DS1042CD   DS1022CD) 1.  可選裝16通道邏輯分析儀 2.  全新設計的小巧體積，大大減小桌面占用面積 3.  5.7’64K色 TFT彩色液晶顯示 4.  存儲深度：1M采樣點（單通道），512K采樣點（雙通道），512K采樣點（邏輯分析儀） 5.  豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發等 6.  可調觸發靈敏度：有效濾除有可能疊加在觸發信號上的噪聲，防止誤觸發 7.  實時采樣率400 MSa/s，等效采樣率高達25 GSa/s；保證有效捕獲實時瞬態信號，同時可觀察     重復信號的微妙細節 8.  20種自動測量功能 9.  光標測量包括手動模式、追蹤模式和自動測量模式 10. 10組波形、10組設置存儲、位圖存儲、CSV存儲 11. 加、減、乘、FFT、反相等多種波形運算功能 12. 自動校準功能 13. 獨特的數字濾波器和波形錄制功能 14. 內置硬件頻率計 15. 雙通道 + 外觸發，根據帶寬分為100 MHz，60 MHz，40 MHz，25 MHz 多種型號 16. 標準配置接口：USB Device，RS-232；USB Host，支持U盤和USB接口打印機 17. 標配 通過/失敗 檢測功能：采用“光電隔離”方式，有效避免電磁干擾 18. 多種語言用戶界面，嵌入式幫助系統  ·普源精電RIGOL DS1102CD數字示波器DS1062CD性能參數 設備型號 DS1102CD DS1062CD DS1042CD DS1022CD 帶寬 100 MHz 60 MHz 40 MHz 25 MHz 存儲深度 1M采樣點（單通道），512K采樣點（雙通道）， 512K采樣點（邏輯分析儀） 通道 雙通道 ＋ 外觸發 ＋ 邏輯分析儀 實時采樣率 400 MSa/s，200 MSa/s（邏輯分析儀） 等效采樣率 25 GSa/s 上升時間 3.5 ns 5.8 ns 8.7 ns 14 ns 時基范圍 5 ns/div 至 50 s/div 10 ns/div 至 50 s/div 20 ns/div 至 50 s/div 門限類型 （邏輯分析儀） TTL = 1.4 V, CMOS = 2.5 V, ECL = - 1.3 V, USER = - 8.0 V 至 + 8.0 V 李沙育圖形 帶寬 100 MHz 60 MHz 40 MHz 25 MHz 相位差 ± 3° 觸發模式 邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發 觸發源 CH1，CH2，Ext，Ext/5，AC Line，D0 至 D15 輸入阻抗 1 MΩ || 15 pF 垂直靈敏度 2 mV/div 至 5 V/div 垂直分辨率 8位 輸入耦合 直流、交流、接地 最大輸入電壓 400 V (DC + AC 峰值) 滾動范圍 500 ms/div 至 50 s/div 自動測量 峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量 光標測量 手動模式、追蹤模式和自動測量模式 數學運算 ＋，-，×，FFT 存儲 內置：10組波形、10組設置 USB：位圖存儲、CSV存儲、波形設置 接口 USB Device，USB Host，RS-232，P/F Out (Isolated) 顯示 64K色TFT彩色液晶，320 x 234 電源 全球通用，100 – 240 V / 50 W 最大值 重量 2.3 kg
