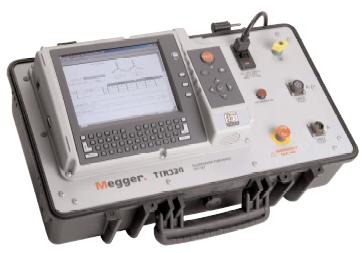

TTR330變壓器三相變比測試儀性能特點
TTR300 TTR310 TTR320 TTR330變壓器三相變比測試儀
TTR®300系列 三相變壓器變比測試儀
- 全自動測量三相變壓器、PT和CT的變比、勵磁電流、比差、角差和極性
- 儀器內置PowerDB軟件，使使用者不需要外接電腦就可以自動控制測試。
- 變比測量范圍45000：1，高精確度（0.1%）
- 可以選擇快速測試和全部（所有分接）測試方式
- 顯示測量值與銘牌標稱值的誤差
- 能存儲200組測試數據，RS232接口能和打印機或電腦連接，方便的進行數據打印或數據傳輸
TTR300 TTR310 TTR320 TTR330變壓器三相變比測試儀儀器說明
該設備可測繞數變比及繞組中的激勵電流，適用于電力變壓器、電流、電壓互感器。繞數變比讀數偏差表示主副線圈芯內有故障。TTR裝置可協助判斷：
1． 線圈短路
2． 開路回路
3． 錯誤連接
4． 分接開關及變壓器中的內部故障或接觸缺陷
TTR按如下原理工作：無負載的變壓器電壓比等于實際的繞數變比以及變壓器中的主要故障引起主電路阻抗降低，這是由于勵磁電流引起的，該電流通過部分額定電壓的勵磁保持一最小值。通過滿足這兩個條件的設計及使用零位平衡系統，變壓器的繞數變比能被精確測定。對配電和電力變壓器繞數變比的測定精度可達到0.1%。
本儀器的測試線和外殼的設計使儀器能使用于很惡劣的環境。
PowerDB軟件
在儀器上面的“PowerDB OnBoard”標志顯示在本儀器中內置了PowerDB軟件。PowerDB軟件是專為工業設備的控制和數據存儲而設計的軟件，其有強大的控制和數據管理功能，并且其軟件界面非常友好。操作者使用起來很方便。
TTR330的數據輸入和信號的輸入，輸出都是通過PowerDB軟件來控制的，測試所得到的數據會以XML格式保存在內存中，我們可以通過RS232傳輸端口來打印XML格式的文件，或者把這個文件傳輸?shù)诫娔X中。
TTR300 TTR310 TTR320 TTR330變壓器三相變比測試儀儀器應用
本儀器給變壓器的高壓繞組提供一個電壓，然后精確測量低壓繞組的電壓，這樣不僅僅可以得到繞組變比，還能得到勵磁電流，角差、比差。
勵磁電流
TTR提供精確的勵磁電流測量，可以精確到01mA，勵磁電流的精確測量可以提供詳細的為我們提供變壓器鐵芯的狀態。不必要的環流和無意識的接地會增加勵磁電流
角差
角差是指高壓繞組電壓與低壓繞組電壓相量之間的相位角的差值。判斷無負載的PT和CT的精確度等級的一個非常簡單的標準是可以對照角差和比差的參數. 一般來說角差值是非常小的。如果角差值變化很大，那么說明變壓器的鐵芯可能有損壞或者有毀壞。本儀器對相角的測量分辨率達到了0.1分，相當于1/600度。
特性和優點
- 內置PowerDB OnBoard 軟件，通過軟件的控制可以自動完成所有的測試，并能以XML格式存儲測試數據，供下載或者打印。
- 變比測量范圍45000：1，高精確度（0.1%）
- 顯示測量值與銘牌標稱值的誤差，可以選擇快速測試和全部（所有分接）測試方式
- 能存儲200組測試數據，RS232接口能和打印機或電腦連接，方便的進行數據打印或數據傳輸
- 儀器帶有一個遙控裝置，使當只有一個人測試帶有載調壓裝置的變壓器的時候能快速操作
- 角差的精確測量能快速顯示變壓器的一些故障，例如線圈短路，鐵芯故障
- 儀器還有一個快速測試模式提供給使用者能快速的測試單相和三相變壓器的比率
- 本儀器的測試線和外客的設計使儀器能使用于很惡劣的環境
- 儀器上的電腦式鍵盤能方便使用者快速輸入各種參數
儀器規格
輸入電壓
單相交流120&230±10%V 100VA
可選擇電池操作
可選用12V車載蓄電池和單相交流120或230V電源
激磁(輸出)電壓
8, 40, or 80 V有效值,自動或手動選擇
激磁電流范圍和精度
0 ～ 500 mA,精度±(2% + 1 位數),3位數字顯示
相位測量范圍和精度
±90°,小數點一位為分,小數點兩位為度,或弧度顯示
精度: ±3′
變比測試范圍和精度
8 V: 變比(0.8～2000)±0.1% 變比(2001 ～ 4000)±0.25% 變比(4001 ～ 8000)±0.35%
40 V: 變比(0.8 ～ 2000)±0.1% 變比(2001 ～ 4000)±0.15% 變比(4001 ～ 10,000)±0.3% 變比(10,001 ～ 25,000)±0.35%
80 V: 變比(0.8 to 2000)±0.1% 變比(2001 to 4000)±0.15% 變比(4001 to 10,000)±0.25% 變比(10,001 to 45,000)±0.30%
測試結果: 五位數字顯示
打印接口
TTR300:無
TTR310: RS-232
TTR320: RS-232
TTR330: USB
計算機接口
TTR300 TTR310: RS-232
TTR320 TTR330: 以太網
用戶界面
TTR300: 無
TTR310:5.7吋黑白數字顯示,數字小鍵盤輸入
TTR320:5.7吋VGA彩色圖像顯示,標準鍵盤和導航鍵輸入
TTR330: 8.4吋VGA彩色試驗格式顯示,標準鍵盤和導航鍵輸入
內部數據儲存
TTR310: 存儲200個數據
TTR320 TTR330:儲存100000個數據
通訊及控制軟件
PowerDB LITE和PowerDB(版本可選擇)
TTR330: 隨機攜帶PowerDB
相位關系符合
ANSI C57.12.70-1978
CEI/IEC 76-1:1993 出版物 616:1978
AS-2374, Part 4-1982 (澳大利亞標準)
安全/電磁兼容/防震
符合 IEC-1010-1, CE ASTM D999.75要求
Temperature Range溫度
使用溫度: -5° C to 50° C
儲存溫度: -50° C to 60° C
相對濕度:0 to 90% 不凝固
測試時間: 8～20秒根據變壓器的運作方式和類型
測試方式 ANSI/IEEE C57.12.90
尺寸: 216 H x 546.1 W x 330.2 D mm
重量:(不包括測試線)
TTR300: 9.1 kg
TTR310: 10.4 kg
TTR320: 11.3 kg
TTR330: 11.3 kg |
