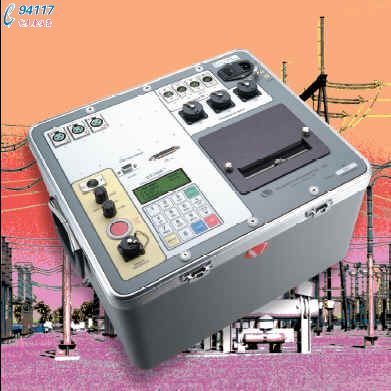

CT7500S2斷路器時間機械特性測試儀

CT7500S2 斷路器時間機械特性測試儀特點

l   斷路器接點完整操作分析

開、閉、開-閉、閉-開、開-閉-開

l   干接點輸入通道:

可偵測主接點及插入電阻接點時間

l   2個電壓輸入信道:

第一個監測dc電源或線圈電阻(0～300Vdc或peak ac),

第二個監測A/B開關的電壓ON/OFF狀態

l   內建CT: 可記錄跳脫/閉合電流位準及期間

l   數字沖程傳感器信道:測量沖程,過沖及彈回,

不須校正及設定,可計算速度

l   可執行待測斷路器于工作中的跳脫或閉合時間,

線圈電流及電池電壓之on-line模式

因?yàn)閿嗦菲鏖L(zhǎng)期閉合狀況下,第一次跳脫,可能較慢與黏滯(CT-8000、CT-7500)

機型	CT-7500 S2	CT-8000
干接點輸入	3、6、12個干接點輸入	3、6個干接點輸入
	每個通道可偵測主接點及插入電阻接點時間
計時長度	1s、10s、20s(可選擇)
計時分辨率	1秒期間為±50μs; 10秒期間為±500μs; 20秒期間為±1.00ms
計時精度	±0.05%讀值±0.05ms@1秒期間
干接點通道保護	保險絲保護所有隔離電源; 所有接點輸入在測試前都接地; TVS和稽納二極管保護
接點偵測范圍	閉：<20Ω, 開：>5000Ω
電阻偵測范圍	50～5000Ω
CT傳感器	非接觸0～100A	非接觸0～150A
觸發輸入電壓	開/閉：30～300Vdc或peak ac
電壓感測輸入范圍	V1:模擬輸入;0-255Vdc或peak ac,靈敏度: ±1V V2:電壓偵測(有/無)輸入;30-300Vdc或peak ac
斷路器操作	開、閉、開-閉、閉-開、開-閉-開
斷路器初始容量	30A/250Vac/dc max	25A/250Vac/dc max(100A流入)
初始電流范圍	1個非接觸霍爾效應CT,范圍0-20A,dc～5kHz
數字沖程傳感器輸入	3個數字沖程傳感器信道
	線性范圍：0-60in(±0.01in) 轉動范圍：0～360°(±0.36°)	線性范圍：0-30in(±0.01in) 轉動范圍：0～360°(±0.036°)
電阻型沖程傳感器輸入	1個電阻型傳感器輸入通范圍:200Ω～10KΩ, (CT 7500 S2 為選購)
接點沖程點差值	測量”Slow-close”接點的點距離
動態/靜態電阻范圍	無	0.1～1999μΩ,精度：±2%讀值±5μΩ
電阻測試電流	無	典型200A
顯示屏	4行X 20字符,背光LCD
輸出	內建4.5吋熱感式打印機,可打印接點沖程圖形及數值表
儲存容量	100筆計時結果及99筆測試設定	150筆計時結果及99筆測試設定
PC軟件	安裝在Windows XP下的斷路分析程序，圖形顯示與列表報告
安規	UL 61010A-1、CAN/CSA認證(C22.2 No. 1010.1-92)
