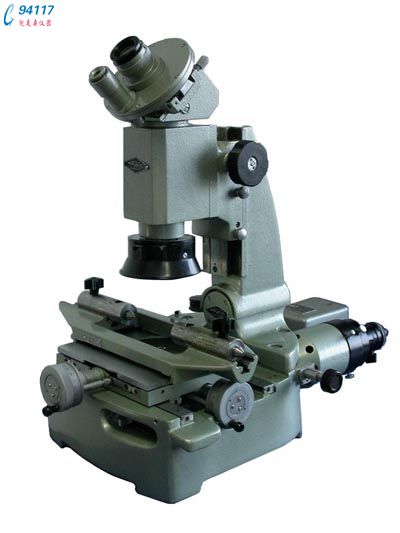

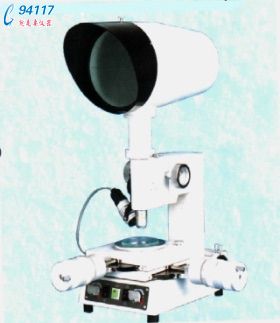

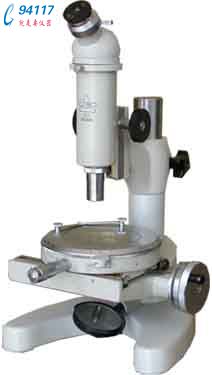

小型工具顯微鏡JGX-1型簡介
小型工具顯微鏡是以影像法為測量原理的具有繁用性的精密光學計量儀器之一。測量范圍廣、精確可靠、操作方便。因而特別適用于精密機械制造與工具制造工業。 其主要使用范圍如下: 1、測定形狀樣板,樣板刀等按照直角座標進行測定:如果在儀器上配用附加的投影設備,即可當作輪廓投影儀使用,可以用于先畫好的輪廓與投影輪廓進行比較。 2、測定螺紋,螺紋的中徑、外徑、內徑的測定,測定螺距,螺形角,螺形角對螺紋軸的輪廓位置和螺紋形狀(齒面的圓整性平坦性,平直性等。) 3、測定角度,測定螺紋梳形車刀,螺紋銑刀的螺形角,各種樣板銑刀的輪廓角和各種形狀樣板的角度等。 本儀器也可作為觀察顯微鏡使用,例如作表面光潔度檢定及其他燈類似工作。 本儀器可配用特殊設備與附件,并可變換不同的放大倍數對于形狀復雜或微小工件的測定極為方便。
小型工具顯微鏡JGX-1型技術參數 1、分度值 (1)測微鼓輪的分度值:0.01mm (2)測角目鏡中的角度分度值:1’ (3)輪廓目鏡中的角度分度值:10’ (4)立桿傾斜度尺的分度值:1° 2、測量范圍 (1)縱向行程 應用測微螺桿:0-25mm 應用測微螺桿及量塊:0-75mm (2)橫向行程 應用測微螺桿:0-25mm 測角目鏡角度分度范圍:0-360° 輪廓目鏡角度分度范圍:±7° 顯微鏡立柱側向傾斜范圍:≈±12° 3、顯微鏡懸臂伸出長度:≈83mm 4、工作臺和物鏡之間距離:最大130mm 5、頂針架所允許的工件長度 (1)不大于ф25的工件:最長220mm (2)不大于ф55的工件:最長100mm 6、外形尺寸 (1)寬:350mm (2)長:600mm (3)無投影設備時之高:530mm (4)有投影設備時之高:730mm 7、重量 (1)儀器重量:20KG (2)投影設備重量:5.5KG
儀器的成套性: 1、儀器主體:1臺 2、一般用照明設備:1件 3、測角目鏡:1套 4、帶測角目鏡照明用2W6V燈具:1套 5、3X物鏡:1只 6、25mm量塊:2塊 7、反射照明用8W6V燈具:1套 8、10VA-6V/220變壓器:1只 9、頂針架:1套 10、V型支架:1對 11、壓板:1套 12、定焦桿:1件 13、鑒定合格證:1份 14、產品說明書:1份 備件: 1、玻璃工作臺:1塊 2、6V2.1W磨砂小燈泡:10只 |
