固定超聲波流量計JC200F

固定超聲波流量計JC200F介紹：
JC200F固定式超聲波流量計 引進日本最先進的流量測量技術與低成本的便送器封裝于一體，可直接安裝在測量點上。這款全數字化的流量計無運動部件，無須日常維護，儀表上的微處理器提供獨一無二的數字化信號編碼和互相關檢測程序，可以提供長期無飄移測量�？蓽y流體為幾乎所有的清潔均勻液體。
引進日本時差法測量技術，在此方法中，兩個傳感器既作為超聲波信號發射器和接收器。當傳感器安裝在管線上他們相互之間進行聲信號通訊，既第二個傳感器能夠接收第一個探頭發出的超聲波信號，反之亦然。工作時，每一個探頭作為發射器，發射一定量的聲脈沖，然后作為接收器接收同樣數量的信號。順流與逆流方向上聲信號發射與接收的時間間隔被測量。當管內流體靜止時，順流與逆流方向上的聲傳播相等；當液體流動時，順流方向的信號傳播時間短于逆流方向。順流與逆流方向聲傳播的時間差與流速成正比，并指明流體的流動方向。
固定超聲波流量計JC200F基本配置:

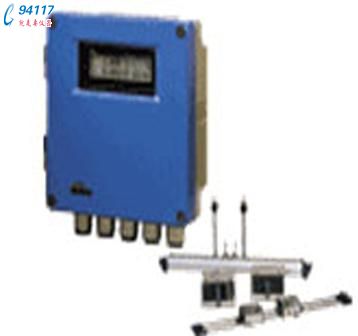

主機（顯示器）+ 傳感器（外敷或插入）
主機有標準壁掛式、盤裝式和防爆式等可選
傳感器分為外夾式傳感器和插入式傳感器；外夾式傳感器特點是在不希望破壞管道的應用場合，安裝操作簡單無須任何施工，外夾式傳感器的安裝是將兩只傳感器外敷在管道外壁，不與被測流體接觸。傳感器表面與管道外壁之間涂有藕合劑（凡士林），傳感器用專用綁具（出廠配備）捆綁在管道上。插入式傳感器特點是運行穩定，插入式傳感器的安裝是在管道上開一個直徑20mm的孔，把傳感器固定到管道開孔上，讓傳感器的聲契部分和被測液體接觸，通過研發的專利技術可以使插入傳感器在線不停水安裝，具有維護方便，耐腐蝕、長壽命等特點。
固定超聲波流量計JC200F特點:　
JC200F時差式超聲波流量計測量量程比大于4000：1，這種極寬的量程使儀表可以測量正常流速的流量，也可測量因管道和閥門泄漏引起的微流量。自動雷諾數補償，可確保測量層流、管徑大小頭和管路擾動區域流量的精確度。　　
固定超聲波流量計JC200F技術參數：
現場輸出模塊式I/O接口可替換，包括128K數據通訊，4～20mA輸出，瞬時流量脈沖信    號輸出，RS232C，RS485，　　　熱電阻RTD （可以接入RTD測量熱流量）�！　�
供電標準220VDC 50/60Hz±15%@5VA max　
流速 -12～ +12m/s（包括零流量）　
精度 ±0.5%讀數（流速>0.3m/s，現場標定）；1.0%（流速>0.3m/s，不必現場標定）； 0.003m/s精度誤差（當流速<0.3m/s）
靈敏度：流量：0.0003m/s　重復性： 0.01%讀數　
支持協議：　HART協議　防護等級：　IP67　
測量液體類型：水、油、水與乙二醇溶液、化學原料、飲料等實際上幾乎所有的均勻液體。
管線材質為所有的金屬管和朔料管線；對于混泥土和其他組合成分的管線材料定貨需明�！�
傳感器到變送器距離： （標準）6.09m，可選最長310m　
管徑范圍： （標準）10mm～9540mm管道外徑　
傳感器溫度： -40～150℃；高溫請與廠家聯系
儀表尺寸：270*192*96
儀表重量：2.5Kg
