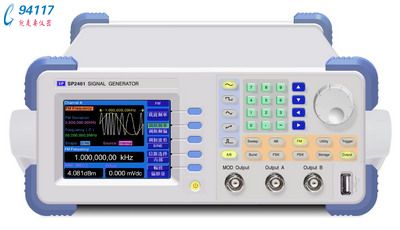

SP2461數字合成標準高頻信號發生器，使用直接數字合成技術，實現1μHz （fc ≤ 80MHz）和1Hz（fc > 80MHz）的頻率分辨率，頻率覆蓋100μHz～300MHz，電平覆蓋可達-127dBm～+13dBm，可選配USB接口和GPIB接口，其面板采用3.5″QVGA彩色液晶顯示，使操作更加直觀方便，是新一代的高性能合成信號發生器。
SP2461Ⅰ型信號發生器產品特點：
采用3.5″QVGA彩色液晶顯示，導電按鍵功能控制，讀數清晰操作簡便；
數字化調制技術；
具有A、B路輸出功能；
120dB程控衰減,實現微狀信號輸出;
自動電平控制電路，確保輸出幅度穩定;
外標頻輸入,實現全頻段更高頻率精度;
載頻頻率電平,調制任意存儲調用;
SMT工藝生產，可靠性高
帶RS232接口，可選配USB接口和GPIB接口；
SP2461Ⅰ型信號發生器產品主要技術指標：
|
頻率范圍 |
100μHz～80MHz（SP2461 Ⅰ型）
100μHz～110MHz（SP2461 Ⅱ型）
100μHz～150MHz（SP2461 Ⅲ型）
100μHz～200MHz（SP2461 Ⅳ型）
100μHz～300MHz（SP2461 Ⅴ 型） |
|
頻率分辨率 |
1Hz(80MHZ以下1μHz) |
|
頻率精度 |
±2.5ppm |
|
輸出功率范圍 |
-127dBm～+13dBm |
|
輸出電平分辨率 |
0.1dB |
|
衰減精度 |
±2dB |
|
輸出阻抗 |
50Ω,VSWR<1.5 |
|
頻譜純度 |
諧波:<-30dBc(輸出電平≤+4dBm)
分諧波:<-40dBc (輸出電平≤+4dBm)
非諧波:<-40dBc (輸出電平≤+4dBm, 偏離載頻≥5kHz ) |
|
調頻 |
峰值頻率偏移: fc/2 (載波頻率 +偏移≤80.1MHz, 載頻≤80MHz)
峰值頻率偏移:0～100kHz (載頻>80MHz) |
|
調幅 |
1～120% (載頻≤80MHz)
1～80% (載頻＞80MHz) |
|
FSK調制 |
F1和F2在各頻率分段內任意設定 |
|
PSK調制 |
相位1 (P1) 和相位2 (P2) 范圍: 0～360°(載頻≤80MHz) |
|
猝發 |
猝發計數:1～10000個周期 (載頻 ≤80MHz) |
|
頻率掃描 |
掃描速率: 1ms～800s 線性 (載頻≤ 80MHz) 100ms～800s 對數(載頻≤80MHz) 步進時間: 10ms～800s (載頻>800MHz) |
|
B路輸出插件 |
輸出頻率 |
頻率范圍：100μHz～2MHz |
|
頻率最小分辨率：100μHz |
|
頻率穩定度：優于±5×10-6 |
|
輸出幅度
（正弦波） |
幅度范圍：100mVp-p～6Vp-p (高阻)
50mVp-p～3Vp-p (50Ω) |
|
最小分辨率：±0.1mVp-p |
|
幅度誤差：≤0.5% ±5mVp-p ( F≤100kHz ) |
|
失真度：≤1% (輸出幅度2Vp-p , f = 1kHz) |
|
輸出阻抗 |
50Ω |
|
輸出波形 |
正弦波、方波、三角波、正鋸齒波、脈沖波。 |
|
脈沖波(或方波)升降時間 |
≤500ns |
|
A/B正弦信號相位差范圍 |
0.0～360.0度 |
|
外形尺寸 |
255mm×100×370mm |
|
重量 |
4kg |
|
|
|
|
|
|
