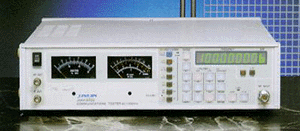

韓國JUNG JIN 調制分析儀JMM-2200介紹
功能描述 | |
射頻輸入: | |
頻率范圍 | 1.5MHz~2GHz |
輸入電平 | 30mV~1V(-37.4dBm~13dBm) |
調制頻率 | 25Hz~50KHz |
輸入阻抗 | 50Ω |
FM量度: | |
調制頻率 | 25Hz~50KHz |
范圍選擇 | 3,10,30,100KHz,5個步距量度 |
精確度 | ±1%頻移 |
殘留FM | <20Hz(載頻100MHz時)在100MHz以上時增加20Hz/100MHz |
預加強 | OFF,50,75,750us±5% |
濾波器 | LPF:3KHz,15KHz,50KHz |
AM量度: | |
調制頻率 | 25Hz~50KHz |
范圍選擇 | 10,30,50,100%4個步距量度 |
精確度 | ±1%頻移 |
殘留AM | 0.3% |
預加強 | 自動關閉 |
訊號輸出: | |
中頻輸出 | 連接器:前面板BNC型;電平:100mV;頻率:420KHz;阻抗:50Ω |
音頻輸出 | 連接器:前面板BNC型 |
電平 | 0.5VRMS |
頻率 | 由選定的輸入調制頻率控制 |
阻抗 | 600Ω |
失真 | FM少于1%(1KHz調制頻率,50KHz偏移時) |
工作環境: | |
工作溫度 | 0℃~40℃ |
最大濕度 | 少于95%(30℃) |
電源需求 | |
電壓 | AC100V,115V,215V,230V±10%,50/ |
物理特性 | |
長度 | 100mm |
寬度 | 330mm |
高度 | 300mm |
重量 | 5kg |
標準附件 | |
BNC接BNC線,電源線,說明書,保險絲 | |
持有證書 | |
CE |
