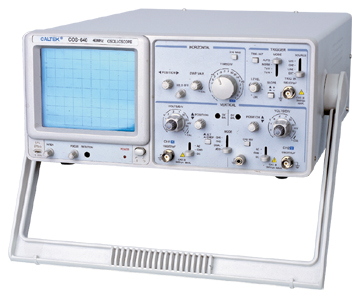

CALTEK 模擬示波器 COS640介紹
廣泛用于科研、大中專院校、計算機及通訊領域,此機型示波器的掃描開關采用先進的組合編碼開關,徹底消除了傳統模擬示波器用機械開關所帶來的手感不好,檔位不清的缺陷,同時在工藝上采用先進的貼片生產工藝。增加了儀器集成度。同時又大大的減少了機內連線。提高了儀器的可靠性。并且在結構工藝上全部實現了模具化。使該儀器真正實現了可靠、美觀、牢固、操作舒適,是理想的操作方便的通用示波器。 CALTEK 模擬示波器 COS640技術參數 | |
功能描述 | |
★ 垂直系統 | |
頻率響應 | 直流:DC 40MHZ;交流:10HZ~40MHZ |
上升時間 | ≤8.75nS |
偏轉系數 | 5mV/div~5V/div |
工作方式 | CH1,CH2,ALT,CHOP,ADD |
輸入阻容 | 約1MΩ/25pF |
最大輸入電壓 | 300V(DC+ACp-p:≤1KHZ) |
輸入耦合 | AC GND DC |
★ 觸發系統 | |
觸發信號源 | CH1 CH2 LINE EXT |
極性 | +/- |
觸發模式 | AUTO NORM TV-V TV-H LOCK |
外觸發輸入阻抗 | 約1MΩ/25pF |
★ 水平系統 | |
掃描時間 | 0.1μS/div~0.1S/div |
精度 | ±3% |
微調 | ≤1/1.25 |
掃描擴展 | ×10 |
工作方式 | 掃描方式 X-Y |
★ 校正信號 | |
波形 | 方波 |
頻率 | 1KHZ |
占空比 | 小于48:52 |
輸出電壓 | 2Vp-p |
★ CRT示波管 | |
型號 | A2119 |
顯示顏色 | 綠色 |
有效面積 | 8×10DIV |
★ 其它 | |
電壓 | AC220±10% |
頻率 | 50HZ |
功率 | 約40VA |
