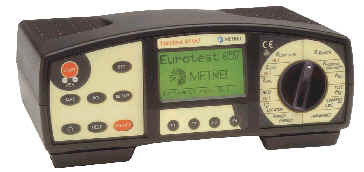

德國美翠METREL 絕緣電阻測試儀Eurotest61557
詳細介紹 | |
特點優點: 低壓電氣安裝安全性測試 滿足EN61557BI標準 多功能測試儀器,快速測試及解決問題 單手既可完成測試及存儲功能 功能完善的測試軟件能夠支持整個測試過程 具有INTERNET升級能力 功能: 絕緣測試0##-1000V 接地電阻測試(鉗形+接地電極測試) 保護裝置連續性測試 回路(線路)電阻/阻抗/電流測試 相序測試 電壓測試 電流測試 功率及能量測試 諧波分析 RCD保護裝置測試 適用領域: 電力低壓電氣維護 工廠低壓電氣維護 建筑樓宇電氣維護 通訊部門電氣維護 市政系統電氣維護 | |
功能描述 | |
絕緣電阻: | |
量程 | 0~1000MΩ(Un≥250V) 0~200MΩ(Un<250V) |
分辨率 | 0.001 0.01 0.1 1MΩ |
精度 | ±(2%+2D)...(0~200MΩ) |
測試電壓 | 50 100 250 500 1000V |
供電電流 | >1mA |
保護導體的連續性(單點測試): | |
量程 | 0.00~19.99Ω 20.0~199.9Ω 200~2000Ω |
精度 | ±(2%+2D)...(0~20Ω) |
開路端子測試電壓 | 4~7Vd.c. |
測試電流 | >200mA |
測試導線補償 | 是 |
自動極性變換 | 是 |
連續性(連續測試): | |
量程 | 0.0~199.9Ω 200~2000Ω |
精度 | ±(3%+3D) |
短路測試電流 | <7mA |
開路端子測試電壓 | 4~7Vd.c. |
接地電阻(四導線法): | |
量程 | 0~20kΩ |
分辨率 | 0.01;0.1;1;10Ω |
基本精度 | ±(2%+3D)...(0~2kΩ) |
測試電壓 | 40V(d.c.)/125Hz/正弦波 |
短路測試電流 | <20mA |
自動電勢和電流探頭電 | 是 |
接地電阻(兩個測試夾 | |
量程 | 0~19.99Ω 20.0~100.0Ω |
基本精度 | ±(10%+2D)±(20%) |
特殊接地電阻: | |
量程 | 0~2000kΩm |
測桿之間的距離 | 1~30m |
RCD保護設備: | |
標稱測試電流 | 10;30;100;300;500;1000mA(0或180℃) |
RCD類型 | AC,標準或任選 |
RCD接觸電壓: | |
量程 | 0.00~9.99 10.0~100V |
分辨率 | 0.01 0.1V |
基本精度 | (-0/+10)%±0.2V (-0/+10)% |
測試電流 | <0.5lΔN |
測試結果自動計算 | 是 |
電源需求 | |
電壓 | 6V(4*1.5V IEC LR14) |
物理特性 | |
長度 | 185mm |
寬度 | 265mm |
高度 | 110mm |
重量 | 2.1kg(包括電池) |
兼容性 | |
可視和聲音報警 | 是 |
顯示 | 圖顯LCD(背光) |
存儲器 | 2000條測試結果 |
計算機接口 | RS232 |
標準附件 | |
標配:主機、3×1.5米測試導線及測試頭、鱷魚夾、測試軟件及RS232接口電纜、軟包、說明書、兩個接地電阻測試鉗(A1018+A1019)、20米接地電阻測試線(S2001) | |
可選附件 | |
S2002 50米接地電阻測試導線; A1110用于相序測試的電纜; A1002用于絕緣電阻或連續性測試; A1005定位器 | |
持有證書 | |
CE | |
其它 | |
RCD-接地電阻/回路電阻: 測量原理——使用探頭或不使用探頭 量程——0~10kΩ RCD跳閘時間: 量程(一般類型)——0~300ms(0.5lΔN,lΔN);0~150ms(2lΔN);0~40ms(5lΔN) 量程(任選類型)——0~500ms(0.5lΔN,lΔN);0~200ms(2lΔN);0~150ms(5lΔN) 精度——±3ms RCD跳閘電流: 量程lΔ——(0.2~1.1)lΔN 量程tΔ/lΔ——0~300ms 量程Uci(Uc/lΔ)——0~100V 故障回路阻抗/電阻和Ipsc: 量程Z,R,X——0.00~19.99 20.0~199.9 200~2000Ω 精度Z,R,X...Eurotest——±(2%+3D) 精度R...Instaltest——±(5%+5D) 量程Ipsc——0.06A~24.4kA 標稱電壓——100~264V 45~65Hz 保護性短路電流時的接觸電壓: 量程——0.00~9.99 10.0~99.9 100~264V 精度——±(3%+0.02Ω*Ipsc) 線路阻抗/電阻和Ipsc: 量程Z,R,X——0.00~19.99 20.0~199.9 200~2000Ω 量程Z,R,X...Eurotest——±(2%+3D) 精度R...Instaltest——±(5%+5D) 量程Ipsc——0.06A~42.4kA 標稱電壓——100~440V 45~65Hz N-PE回路/接地電阻和Ipsc: 測試方法——內部供電(接地電阻) 量程Rl-pe——0.00~19.99 20.0~199.9 200~2000Ω 精度Rl-pe——±(2%+3D) 量程Ipsc——0.06A~24.4kA 相位旋轉: 結果顯示——1.2.3或2.1.3 電壓——量程0~440V 頻率45.0~65.0Hz 精度——±(2%+2D) ±0.2Hz 標稱頻率范圍——45~65Hz 電流(真有效值): 量程——0~200A 分辨率——0.1 1mA 0.01 0.1 1A 標稱頻率——50/60Hz 峰值電流: 量程——5~280A 基本精度——±(5%) 壓敏電阻過電壓保護裝置-擊穿電壓: 測量原理——直流電壓夾鉗(500V/s) 量程——50~1000V 精度——±(5%+10V) 故障、保險熔絲和導體定位器: 測量原理——電源電壓或外加測試信號 負載——1s<1A脈沖 fs=3600Hz Un=30-264V/45-65Hz 外加——Us<7V脈沖 fs=3600Hz Isc<50mA脈沖 頻率(單相): 量程——0~88kW/VA/Var 分辨率——0.1 1 0.01k 0.1kW/VA/Var 精度——±(7%+1D) 標稱電壓、頻率——10~440V,50/60Hz 電能: 量程——0~2000kWh 精度——±(7%+1D) 諧波分析(電壓和電流) 風涼范圍——齊次,最高21次 量程(每個分量)——0.0~100.0% 量程(THD)——0.0~1000% 精度——±(5%+5D) 電壓測量(真有效值)——0~440V 電流測量(真有效值)——0~200A 標稱頻率——50/60Hz 保護類型:雙層絕緣 過電壓等級:Ⅲ/300V或Ⅱ/600V 污染等級:2 防護等級:IP44 工作溫度:0~40℃ 最大濕度:85%RH(0~40℃) 自動省電:是 |
