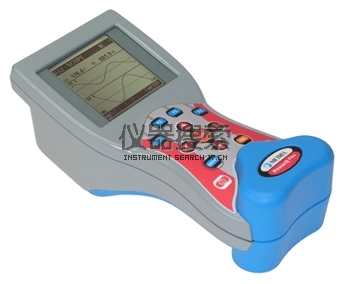

先進的容易使用的德國美翠METREL 手持式三相電力質量分析儀MI2492
(MI2492:Power Q)
目標應用:
低中壓電氣系統中的電力質量評估和故障排除檢查功率校正設備性能。
通過諧波頻譜分析選擇諧波濾波器主要功能:
同時分析基本電力質量參數 (U, l, P, Q, S, PF)技術參數 Power Q(MI2492)
電壓和電流
三相AC/DC電壓輸入
采樣頻率:5120Hz
分 辨 率:4位
頻率范圍:45 - 66 Hz
輸入電壓范圍:3 - 550 VRMS L-N
輸入電壓范圍:3 – 950 VRMS L-L
精 度:1%
波峰因數:<1.4 @ 550 VRMS
三相AC/DC電流輸入,用于連接帶電壓輸出的電流互感器
電流量程范圍:A1033(1000A)電流鉗
量程的10%IN: 4A-100 A
量程的100%IN:40A-1000 A
波峰因數:<2.3 @ 1000A
電流量程范圍:A1122(5A)電流鉗
量程的10%IN:5mA-500mA
量程的100%IN:50mA-5A
是非直接電流測量的理想型式:1A/1A至10kA/5A的比例
有功功率,無功功率,視在功率
測量在四象限中進行,具有電容或電感特性的負載或發電機。
分 辨 率:4位
功率范圍:1-40000MW,MVAr,MVA
電能范圍:1-40000MWh,MVArh
功率精度:(3%+3位)
功率因數,cos的測量
電壓和電流諧波測量
測量高達50次的諧波,帶200ms的矩形時間窗口
電壓事件和電壓質量
VRMS(1/2)測量用于根據EN61000-4-30進行電壓事件評估。
間隔時間:1-10分鐘
記錄時間段:最長到一周
儀器主機:Power QPlus(MI2392)或Power Q(MI2492)
電流鉗:1000A/1V,共3個
測量插針,共3個
鱷魚夾,共4個
電壓測量線,共4根
CD光盤(帶有 PC軟件PowerQLink),及 RS232和USB通訊電纜
電源適配器
充電電池,共6節
便攜式軟包
操作說明書
CD光盤上帶有《現代電能質量測量技術》
產品檢測數據
可選配件
A1020小型便攜式軟包
A1037 三相電流互感器 5A/1V
A1039 夾鉗適配器 A1069 微型鉗 100A/1V A1099 單相柔性電流鉗 3000A/1V
A1120 三相柔性電流鉗,3000A/1V
A1122 微型電流鉗 5A/1V
S2014 安全熔斷器適配器
記錄器: 記錄:最長達75小時U,I,F,功率和THD記錄;EN50160標準分析:10分鐘間隔,最長168小時。
顯示和存貯:間隔內的最小值,平均值和最大值
電壓和電流記錄: 信 號:可選擇U1,U2,U3,I1,I2,I3
間 隔:可選擇1秒-30分鐘
功率記錄: 信 號:可選擇L1, L2, L3, TOT總和,
時間間隔:可選擇1秒-30分
顯示數據:時間間隔內的平均值、最小值和最大值 (對于所有四個象限)
諧波記錄儀: 信 號:可選擇THDI1/2/3;THDU1/2/3
時間間隔:可選擇1 秒-30分
顯示數據:間隔時間內的最小/平均/最大值
沖擊電流:信 號:可選擇U1,U2,U3,I1,l2,l3
時間間隔:可選擇,10-200ms
基本技術參數:工作溫度范圍:-10 °C ~ +55 °C最大濕度:95 % RH (0 °C ~ 40 °C),
無冷凝 污染等級:2 防護類型:雙層絕緣可承受過電壓等級:電壓輸入:CAT III 600 V防護等級:IP 42顯 示 屏:圖形液晶顯示屏 帶有背光顯示, 160x160點 外部DC電源:12 V, 400 mA 最小值。 最大功耗:360 mA通 信:RS 232串行接口 USB
Baud rate:2400 bps -115200
