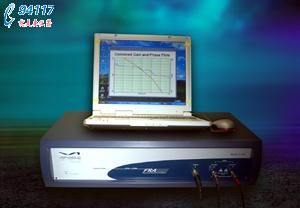

Venable3120頻率響應分析儀

Venable 3120 頻率響應分析儀特點：

測試頻率范圍0.01Hz-2.2MHz

可輸出訊號電壓范圍廣, 10mVac-10Vac,±10Vdc, 適用於各種測試狀況

< 透過Bode Box 來注入測試訊號,安全性及準確度有保障

具有兩個量測通道,分 11個檔位,精準度高

量測范圍廣:10mV-500V, 儀器不易因待測物的異常電壓而受損壞

針對Power Supply 設計的應用軟件,容易使用

可產生波德圖(Bode plot), 尼奎士圖(Nyquist plot), 阻抗圖

軟件內含補償線路輔助設計及頻域運算功能

頻率響應分析儀 3120 的主要功能是量測待測物在頻域上的特性，了解其性能及穩定性，并可輔助控制線路的設計。 其工作原理是藉由輸入一個頻率變化的掃描訊號，并于系統的特定點，量測所造成的影響，藉此導出待測物在不同頻率的響應特性。

一般工程師于設計驗證時，都是直接測試外在的功能特性。例如針對電源供應器，需要不同電壓輸出來做拉載測試，看是否會有震蕩的不穩定情形。這種測試過程需花用大量時間，當線路有修改后，又得重新測試。而即使設計驗證已經沒有問題，常會發生于大量生產時，因為使用零件的誤差，仍有少數產品會有不穩定的瑕疵狀況，這是因為設計時沒正確評估系統的穩定性。但這種特性無法直接由電流拉載的時域測試來得到，必須經由頻率響應分析儀的使用，才能得到系統的頻率響應圖，來判讀出穩定度的特性。而這種頻率響應的測試，不僅速度快，節省大量測試時間。除了了解待測物的穩定程度，還可依照實際需要，再做控制線路的調整，達到設計的目的。維持良好的設計品質，加深客戶對設計者技術的信任，增進對產品的信心。尤其業界的激烈競爭，及 ODM 要求交期非常短的情況下，藉由頻率響應分析儀 3120的分析，將有很大幫助。另外，也可以應用來驗證委外設計生產的電源供應器，對設計品質來把關。

除了測試系統的頻率響應外，頻率響應分析儀 3120 的控制軟件還包括了控制線路輔助設計和頻域運算功能。針對電源供應器的控制補償，提供了常用的三種線路，使用者可依照其電源供應器的控制方式，選擇適合的線路種類。先量測系統原來的頻率響應后，設定預計的設計目標：相位邊限(Phase Margin)及交越頻率(Cross Frequency )等，軟件即可自動運算出控制線路中最適合的電阻及電容值。使用者再加以實際驗證即可。這個功能更可幫設計者節省大量時間，還能達到最佳化的設計結果。

頻率響應分析儀 3120 也可以測試被動元件的阻抗和頻率的響應圖，讓廠商了解生產的被動元件特性是否正常，以驗證制程是否正確。另外設計工程師可用來驗證所使用的元件，其頻率響應特性是否適合于應用范圍。例如電容于低頻時是電容性，隨頻率增加會成為電阻性，再來會變成電感性。若選擇不當，可能使用的電容卻呈現電感特性，線路自然無法正確運作。當真正了解適用頻率范圍后，選擇正確零件才能達到設計效果，不會出錯。

致茂電子(Chroma)是專業的電源供應器與被動元件測試儀器廠商，電源測試產品包括：交流電源、直流電源、電子負載、功率分析儀等，并有全功能的測試系統，被動元件測試產品包括：LCR Meter,Transformer Tester等。為使客戶產品的測試更完整，引進美國專業的頻率響應分析儀廠商Venable Instruments 的產品。其公司為技術導向，善長于建立系統模型、穩定度分析、控制回路、阻抗測試。特別專注于電源供應器。零件的頻域測試領域。其客戶包含世界各大知名廠商，例如：IBM,MOTOROLA,INTEL,HONEYWELL,POWER ONE,TEXAS INTRUMENTS 等。
