滿足電動汽車快速充電器的能耗的測量評估的對象-功率分析儀3390
電氣汽車在環境問題上受到關注， 因此，普及電動汽車所不可欠缺的快速充電器的能耗也成為了測量評估的對象
|
■ 要點 |
|

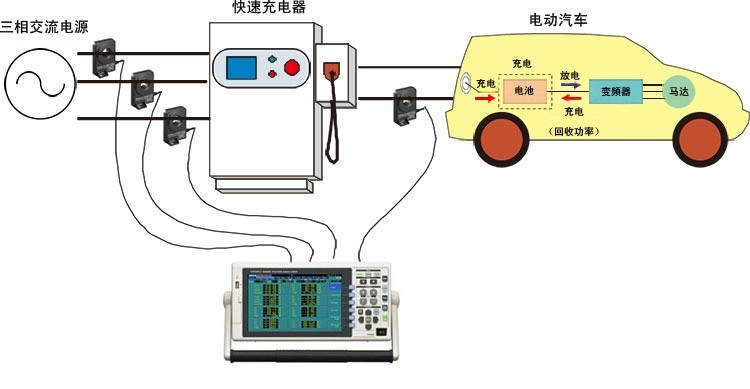

· 快速充電器的輸入側三相 AC200V 線和輸出 DC500V 線可以只用一臺 3390 功率分析儀進行同步測量 |
|
· 電流輸入時使用高精度閉口型電流傳感器最佳 |
|
3390 的測量顯示電壓、電流、有功功率、視在功率、功率因數、頻率、損耗、效率、畸變率、電壓不平衡率( 3 電壓和3 電流測量時)等 |
|
|
|
|
|
使用儀器(輸入三相 AC220V 輸出電壓 DC500V/ 125A 的參考組合例) |
|
閉口型電流傳感器的組合例 |
|
功率分析儀：3390 |
|
閉口型電流傳感器：CT6863(200A、DC~500kHz) ×4 臺 |
|
鉗口型電流傳感器的組合例 |
|
功率分析儀：3390 |
|
通用鉗式CT：9278(200A、DC~100kHz) ×4 臺 |
