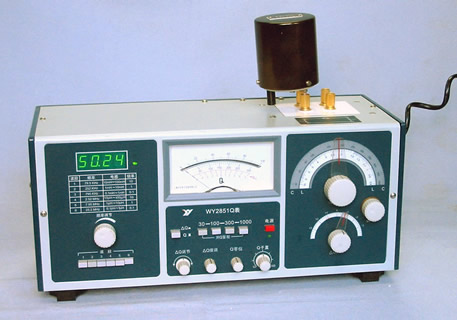

無儀 高頻Q表WY2851介紹
Q表是一種通用的,多用途,多量程的高頻阻抗測量儀器。本品是QBG-3高頻Q表的換代產品。采用穩幅數顯信號源和寬帶低阻抗注入變壓器,因而調諧指示穩定,頻響誤差小。合理的測試回路設計,使殘值減少。采用自動 定位和Q值予置等技術,又增設了快速調諧,手感舒適,使生產線分選測試速度大增。本儀器外觀新穎,體積小,重量輕。 無儀 高頻Q表WY2851技術參數 | |
功能描述 | |
Q值測量 | |
范圍 | 10 - 1000V |
四檔量程 | 30 , 100 , 300 , 1000 |
誤差(均值為基準) | |
固有誤差 | ±5%±滿刻度3% |
工作誤差 | ±7%±滿刻度3% |
電感量測量 | |
范圍 | 0.1vH - 100mH |
六檔量程 | 0.1 - 1vH ,1 - 10vH , 10 - 100vH ,0.1 - 1mH , 1 - 10mH |
調諧電容器規格 | |
范圍 | 40 - 500PF |
誤差 | 〈±1%或1PH |
微調電容器 | ±3PF |
分辨率 | 0.2PF |
信號源規格 | |
頻率范圍 | 50KHz - 50MHz, 分六檔量程,四位LED數字顯示 |
誤差 | 0.5% |
Q表予置范圍 | 50 - 300 |
正常工作條件 | |
環境溫度 | 0℃ - 40℃ |
相對濕度 | ≤80% |
電源 | 220V±10% ,50Hz±4% |
物理特性 | |
長度 | 415mm |
寬度 | 180mm |
高度 | 170mm |
重量 | 5kg |
