使用示波器的使用方法

在家電維修的過程中使用示波器已十分普遍。通過示波器可以直觀地觀察被測電路的波形，包括形狀、幅度、頻率（周期）、相位，還可以對兩個波形進行比較，從而迅速、準確地找到故障原因。正確、熟練地使用示波器，是初學維修人員的一項基本功。
　　雖然示波器的牌號、型號、品種繁多，但其基本組成和功能卻大同小異，本文介紹通用示波器的使用方法。

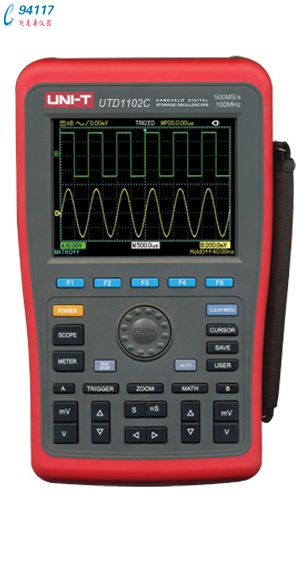

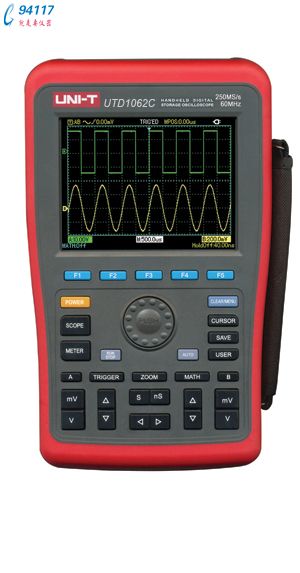

一、面板介紹
     1.亮度和聚焦旋鈕
     亮度調節旋鈕用于調節光跡的亮度（有些示波器稱為"輝度"），使用時應使亮度適當，若過亮，容易損壞示波管。 聚焦調節旋鈕用于調節光跡的聚焦（粗細）程度，使用時以圖形清晰為佳。
     2.信號輸入通道
     常用示波器多為雙蹤示波器，有兩個輸入通道，分別為通道1（CH1）和通道2（CH2），可分別接上示波器探頭，再將示波器外殼接地，探針插至待測部位進行測量。
     3.通道選擇鍵（垂直方式選擇）
     常用示波器有五個通道選擇鍵：
    （1）CH1：通道1單獨顯示；
    （2）CH2：通道2單獨顯示；
    （3）ALT：兩通道交替顯示；
    （4）CHOP：兩通道斷續顯示，用于掃描速度較慢時雙蹤顯示；
    （5）ADD：兩通道的信號疊加。維修中以選擇通道1或通道2為多。
     4.垂直靈敏度調節旋鈕
     調節垂直偏轉靈敏度，應根據輸入信號的幅度調節旋鈕的位置，將該旋鈕指示的數值（如0.5V/div，表示垂直方向每格幅度為0.5V）乘以被測信號在屏幕垂直方向所占格數，即得出該被測信號的幅度。
     5.垂直移動調節旋鈕
     用于調節被測信號光跡在屏幕垂直方向的位置。
     6.水平掃描調節旋鈕
     調節水平速度，應根據輸入信號的頻率調節旋鈕的位置，將該旋鈕指示數值（如0.5ms/div，表示水平方向每格時間為0.5ms），乘以被測信號一個周期占有格數，即得出該信號的周期，也可以換算成頻率。
     7.水平位置調節旋鈕
     用于調節被測信號光跡在屏幕水平方向的位置。
     8.觸發方式選擇
     示波器通常有四種觸發方式：
    （1）常態（NORM）：無信號時，屏幕上無顯示；有信號時，與電平控制配合顯示穩定波形；
    （2）自動（AUTO）：無信號時，屏幕上顯示光跡；有信號時與電平控制配合顯示穩定的波形；
    （3）電視場（TV）：用于顯示電視場信號；
    （4）峰值自動（P-P AUTO）：無信號時，屏幕上顯示光跡；有信號時，無需調節電平即能獲得穩定波形顯示。該方式只有部分示波器（例如CALTEK卡爾泰克CA8000系列示波器）中采用。
     9.觸發源選擇
    示波器觸發源有內觸發源和外觸發源兩種。如果選擇外觸發源，那么觸發信號應從外觸發源輸入端輸入，家電維修中很少采用這種方式。如果選擇內觸發源，一般選擇通道1（CH1）或通道2（CH2），應根據輸入信號通道選擇，如果輸入信號通道選擇為通道1，則內觸發源也應選擇通道1。

二、測量方法
　　1.幅度和頻率的測量方法（以測試示波器的校準信號為例）
    （1）將示波器探頭插入通道1插孔，并將探頭上的衰減置于"1"檔；
    （2）將通道選擇置于CH1，耦合方式置于DC檔；
    （3）將探頭探針插入校準信號源小孔內，此時示波器屏幕出現光跡；
    （4）調節垂直旋鈕和水平旋鈕，使屏幕顯示的波形圖穩定，并將垂直微調和水平微調置于校準位置；
    （5）讀出波形圖在垂直方向所占格數，乘以垂直衰減旋鈕的指示數值，得到校準信號的幅度；
    （6）讀出波形每個周期在水平方向所占格數，乘以水平掃描旋鈕的指示數值，得到校準信號的周期（周期的倒數為頻率）；
    （7）一般校準信號的頻率為1kHz，幅度為0.5V，用以校準示波器內部掃描振蕩器頻率，如果不正常，應調節示波器（內部）相應電位器，直至相符為止。
     2.示波器應用舉例（以測量788手機13MHz時鐘脈沖為例）
     手機中的13MHz時鐘信號正常是開機的必要條件，因此維修時要經常測量有無13MHz時鐘信號。步驟如下：
     （1）打開示波器，調節亮度和聚焦旋鈕，使屏幕上顯示一條亮度適中、聚焦良好的水平亮線；
     （2）按上述方法校準好示波器，然后將耦合方式置于AC檔；
     （3）將示波器探頭的接地夾夾在手機電路板的接地點，探針插到788手機CPU第腳；
     （4）接通手機電源，按開機鍵，調節垂直掃描水和平掃描旋鈕，觀察屏幕上是否出現穩定的波形，如果沒有，一般說明沒有13MHz信號。
