什么是示波器?

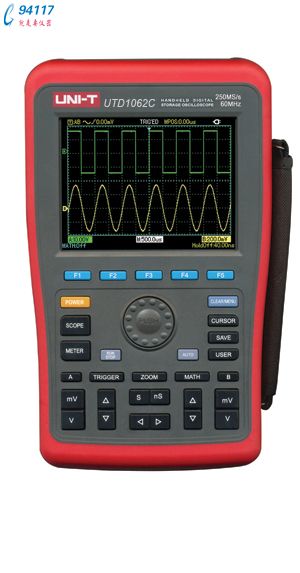

示波器概述
示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖象,便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束,打在涂有熒光物質的屏面上,就可產生細小的光點。在被測信號的作用下,電子束就好像一支筆的筆尖,可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線,還可以用它測試各種不同的電量,如電壓、電流、頻率、相位差、調幅度等等。
。ㄒ唬┦静ㄆ鞯慕M成普通示波器有五個基本組成部分:顯示電路、垂直(Y軸)放大電路、水平(X軸)放大電路、掃描與同步電路、電源供給電路! 1.顯示電路
顯示電路包括示波管及其控制電路兩個部分。示波管是一種特殊的電子管,是示波器一個重要組成部分。示波管由電子槍、偏轉系統和熒光屏3個部分組成。
(二)波形顯示的基本原理
由示波管的原理可知,一個直流電壓加到一對偏轉板上時,將使光點在熒光屏上產生一個固定位移,該位移的大小與所加直流電壓成正比。如果分別將兩個直流電壓同時加到垂直和水平兩對偏轉板上,則熒光屏上的光點位置就由兩個方向的位移所共同決定。
(三)雙線、雙蹤示波的顯示原理
在電子實踐技術過程中,常常需要同時觀察兩種(或兩種以上)信號隨時間變化的過程。并對這些不同信號進行電參量的測試和比較。為了達到這個目的,人們在應用普通示波器原理的基礎上,采用了以下兩種同時顯示多個波形的方法:一種是雙線(或多線)示波法;另一種是雙蹤(或多蹤)示波法。應用這兩種方法制造出來的示波器分別稱為雙線(或多線)示波器和雙蹤(或多蹤)示波器。
進行觸發。
使用步驟
用
示波器能觀察各種不同電信號幅度隨時間變化的波形曲線,在這個基礎上示波器可以應用于測量電壓、時間、頻率、相位差和調幅度等電參數。下面介紹用示波器觀察電信號波形的使用步驟。
1.選擇Y軸耦合方式
2.選擇Y軸靈敏度
3.選擇觸發(或同步)信號來源與極性
4.選擇掃描速度
5.輸入被測信號
示波器的使用注意事項
(1)熱電子儀器一般要避免頻繁開機、關機,示波器也是這樣.
(2)如果發現波形受外界干擾,可將示波器外殼接地.
(3)“Y輸入”的電壓不可太高,以免損壞儀器,在最大衰減時也不能超過400 V.“Y輸入”導線懸空時,受外界電磁干擾出現干擾波形,應避免出現這種現象.
(4)關機前先將輝度調節旋鈕沿逆時針方向轉到底,使亮度減到最小,然后再斷開電源開關.
(5)在觀察熒屏上的亮斑并進行調節時,亮斑的亮度要適中,不能過亮.
