如何正確應用里氏硬度計測量技術

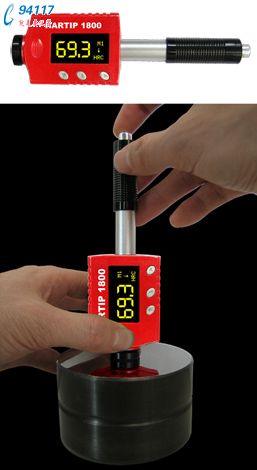

里氏硬度測試技術是國際上繼布、洛、維、肖氏硬度之后新發展的一種技術，依據里氏硬度理論制造的里氏硬度儀改變了傳統的硬度測試方法。由于硬度傳感器小如一只筆，可以手握傳感器在生產現場直接對工件進行各種方向的硬度檢測，因此是其它臺式硬度儀所難以勝任的。自里氏硬度儀誕生以來，在國際上的普及程度越來越廣。在中國，里氏硬度技術已有初步發展，為了推廣這一先進技術，參照國際標準，機械工業部已頒布了"里氏硬度儀技術條件ZBN7l010-90"，國家質量技術監督局已頒布"金屬里氏硬度試驗方法GB/T17394-1998"。  一、什么是里氏硬度
里氏硬度的概念是由瑞士Dr.DietmarLeeb博士提出來的，它是一種動態硬度試驗法。硬度傳感器的沖擊體在與被測工件沖擊過程中，距工件表面1mm時的反彈速度與沖擊速度的比值乘以1000，定義為里氏硬度值，以HL表示里氏硬度計算公式如下：HL=Vb/Va×1000
Vb:表示反彈速度
Va:表示沖擊速度
二、里氏硬度儀的特點
1、肖氏及里氏硬度均屬動載測試法，但肖氏考察的是沖擊體反彈的垂直高度，因此決定了肖氏硬度儀要垂直向下使用，這勢必在實際使用中造成很大的局限性；而里氏就不同了，里氏考察的是沖擊體反彈與沖擊的速度，通過速度修正，可在任意方向上使用，極大地方便了使用者。
2、通常使用的布、洛、維氏硬度計．由于體積龐大，不便于在現場使用，特別是需測試大、重型工件時。由于硬度計工作臺無法容納，所以根本無法檢測。而里氏硬度儀無需工作臺，其硬度傳感器小如一只筆，可用手直接操作，無論是大、重型工件還是幾何尺寸復雜的工件都能容易地檢測。
 三、里氏硬度的相關因素
里氏硬度試驗法既然是動載測試法，那么里氏硬度值必然與金屬材料的彈性模量E有關．而材料的不同所對應的彈性模量也不同所以里氏硬度儀是按材料種類進行分類測試的。
四、里氏硬度與其它硬度的轉換
里氏硬度值與其它硬度值(HRC、HRB、HB、HV、HSD)之間有對應關系．因此可將里氏值(HL)轉換成其它硬度值．里氏硬度儀可通過機內微電腦進行自動轉換。
五、里氏硬度與其它硬度的分類對比及檢測要求
從微觀形變上分類，布、洛、維氏硬度考察的是材料的塑性形變，表現為壓痕的大小或深度；里、肖氏硬度考察的是材料的彈性形變，表現為反彈速度的大小或高度。
六、里氏硬度儀對測量的要求
1、試樣表面的要求
測試面應有金屬光澤，不應有氧化皮及其它污物，表面粗糙度應符合如下要求：
沖擊裝置類型試件表面粗糙度
D、DC型≤1.6
G型≤6.3
C型≤0.4
2、試樣重量要求
試樣必須有足夠的質量及剛性以保證在重建過程中不產生位移或彈動，質量應符合如下要求：沖擊裝置類型試樣質量(Kg)穩定放置固定或夾持需耦合D、DC型>52～50.05～2G型>155～150.5～5C型>1.50.5～1.50.02～0.5
3、試樣厚度要求
試樣應有足夠的厚度，最小厚度應符合如下要求：沖擊裝置類型試樣最小厚度
D、DC型5
G型10
C型1
4、試樣具有表面硬化層，其硬化層深度應符合如下要求：沖擊裝置類型表面硬化層深度
D、DC型≥0.8
C型≥0.2
5、對于凹、凸、圓柱面及球面試樣，其表面曲率半徑應符合如下要求：沖擊裝置類型表面曲率半徑
D、DC型≥30
C型≥50
對于表面為曲面的試樣，應使用適當?shù)闹�撐環，以保證沖擊頭沖擊瞬間位置偏差在0.5mm之內。
6、試樣不應帶有磁性。
7、每個測量點間距應大于3～4mm，不可在同一點上重復測試，否則會引起較大的誤差。同時會減短傳感器的使用壽命。
七、影響測試精度的幾個問題
由于里氏硬度儀是在動態力作用下測定金屬硬度的，所以影響測試結果準確性的因素比較多，故應對這些因素如以一定的限制，主要包括:試驗條件、試驗對象、操作技術和數據處理等幾個關健環節，下面將就一些具體問題探討一下：
1、試件曲率對精度的影響，
在現場工作中，經常遇到曲面的試件，各種曲面對硬度測試結果的影響不同，在正確操作的情況下，沖擊體落在試件表面瞬間的位置與平面試件相同，故通用支撐環即可。但當曲率小到一定尺寸時，由于平面條件的變形和彈性狀態相差顯著，會使沖頭回彈速度偏低，從而使里氏硬度示值偏低。
2、數據換算產生的誤差
里氏硬度換算為其他硬度時的誤差包括兩個方面，一方面是里氏硬度本身測量誤差，里氏硬度換算為其他硬度時的誤差包括兩個方面，一方面是里氏硬度本身測量誤差，這涉及到按同一方法重復進行試驗時的分散和對于多臺同型號里氏硬度計的誤差。另一方面是比較不同硬度試驗方法所測硬度產生的誤差，這是由于各種硬度方法之間不存在明確的物理關系，并受到相互比較中測量不可靠性影響的原因。
本儀器的硬度換算是自動完成的，故可用布氏、洛氏、維氏、肖氏硬度標準塊直接確定硬度儀的換算誤差。
3、特殊材料引起為誤差
存儲在硬度儀中的換算表對以下鋼種可能產生偏差：
高合金鋼
◆所有奧氏體鋼
◆在高速鋼中，耐熱工具鋼和萊氏體鉻鋼(工具鋼類)硬質材料(萊氏體碳化物，例如M7C3和M6C會引起彈性模量增加，從而使HL值偏低。這類鋼應在橫截面上進行測試。
◆局部冷卻硬化，例如由于切割或不適當?shù)脑嚇又苽湟矔?huì)引起HL值偏高。磁性鋼
◆在檢驗磁性材料硬度時，由于磁場影響，會使HL值偏低，如磁場較強，建議不用此種測試方法。表面硬化鋼
◆表面產生硬化的材料，尤其是經表面處理的鋼，由于基體軟，會使HL值偏低，當硬化層大于0.8mm時(C型沖擊裝置為0.2mm)，則不影響HL值。
對于特殊材料可用以下方法，自己建立對比關系
◆試驗面必須仔細制備
◆如不進行耦合，選擇的試樣足寸盡可能大
◆試樣硬度在硬度儀換算范圍內
◆用相應測量范圍的硬度塊檢查靜態硬度計準確性。
◆在試樣上用靜態硬度計測三個點，并在壓痕周?chē)�用里氏變度儀測五個值，取其平均值。比較兩種方法測出的硬度值即可得出誤差范圍。也可用一組不同硬度試樣用上述方法繪出換算曲線。
4、齒輪檢測的誤差
一般情況下，里氏硬度儀對于模數大于7的齒輪齒面的檢測是可以保證精確度的，但齒輪模數小于7時，由于齒面較��；測試誤差相對較大，對此，用戶可根據情況設計相應的工裝，將有利于減小誤差。
5、材料彈性、塑性的影響
里氏值除與硬度、強度相關外，更與彈性模量有關，硬度值是材料硬度和塑性的特征參數，因?yàn)閮烧叩某煞直厝皇枪餐瑴y(cè)定的。
在彈性部分，首先明顯受E模量影響，在這方面當材料的靜態硬度相同，而E值大小不同時。E值低的材料，HL值較大。
根據材料的彈性模量。合金類型及熱處理狀態可以對各種材料分類。
6、熱軋方向造成構誤差
當被測工件系熱軋工藝成型時，如果測試方向與軋制方向一致，會因彈性模量"E"偏大而造成測試值偏低，故測試方向應垂直于熱軋方向。
